In dem Bereich Schnellwechsler und Anbaugeräte im Bauwesen wird besonderer Wert auf Sicherheit, Verschleißfestigkeit und Effizienz gelegt. Aufgrund der hohen Unfallgefahr beim Wechsel von Baggeranbaugeräten suchte unser Kunde nach einer zuverlässigen und robusten Sicherheitslösung für seine Schnellwechsler-Serie. Dabei sollte auf empfindliche Elektronik verzichtet und eine mechanisch-hydraulische Lösung integriert werden um Fehlerquellen zu minimieren.
Hydraulische Lösung
Eine innovative Hydrauliksteuerung auf Basis eines speziellen 2/2-Wege-Sitzventils. Die kompakte Ventillösung ermöglicht eine automatische und fehlerfreie Verriegelung der Anbaugeräte. Sobald das Hydrauliksystem aktiv ist, wird die Klauensicherung ausgefahren, wodurch das Anbaugerät stabil bleibt. Die finale Sicherung erfolgt über federbelastete Kontaktstifte, die das Sitzventil aktivieren und die Verriegelungsbolzen automatisch ausfahren lassen. Dadurch wird ein Fehlverriegeln ausgeschlossen.
Der smarte Mehrwert:
Durch die Bott-Ventillösung wird der Anbaugerätewechsel erheblich vereinfacht und sicherer. Der Maschinenführer muss keine zusätzlichen Hebel betätigen, wodurch Bedienfehler und Manipulationsmöglichkeiten reduziert werden. Das System funktioniert rein mechanisch-hydraulisch, benötigt keine Elektronik und ist mit jeder DIN-Steuerung kompatibel. Die Lösung erhöht die Arbeitssicherheit, reduziert Ausfallzeiten und erleichtert den Arbeitsalltag auf Baustellen erheblich.
Kompletter Artikel
Mehr Sicherheit auf der Baustelle – mit der innovativen Ventillösung von Bott
Unser Kunde ist Hersteller von Baumaschinentechnik und legt bei seinen Produkten besonderen Wert auf Verschleißfestigkeit, maximale Sicherheit und hohe Effizienz im Arbeitsalltag. Im Rahmen der Entwicklung einer neuen Schnellwechsler-Serie hat er ein zusätzliches, mittlerweile patentiertes Sicherheitssystem konzipiert. Für die Umsetzung wurde eine robuste und zugleich pragmatische Hydrauliksteuerung benötigt. Diese wurde von den Experten von Bott entwickelt, deren Ventileinheit es ermöglicht, dass die neue Schnellwechsler- Generation das Anbaugerät automatisch, fehlerfrei und absolut sicher verriegeln.
Die alltäglichen Arbeitsbedingungen auf Baustellen sind anspruchsvoll und Ablenkungen oder Unachtsamkeiten lassen sich nicht immer vermeiden. Trotz hoher Sicherheitsstandards kommt es weiterhin zu Unfällen im Zusammenhang mit Baggern und insbesondere beim Wechsel von Anbaugeräten. Vor diesem Hintergrund war Ziel der Entwicklung von Beginn an, höhere Anforderungen an die eigenen Produkte zu stellen als die Norm vorschreibt. Die Auslegung erfolgte daher darauf, sicher, zuverlässig, robust und alltagstauglich zu sein. Vorrichtungen, die sowohl Menschen als auch Maschinen schützen, müssen den rauen Bedingungen auf Baustellen standhalten. Aus diesem Grund sollte bewusst auf empfindliche Elektronik und Sensoren verzichtet werden. Dies gilt auch für die Hydraulikventileinheit von Bott, die als zentrales Element des Sicherheitssystems in den Schnellwechslern fungiert. Fehler beim Verriegeln von Anbaugeräten werden dadurch nahezu ausgeschlossen.
Herabfallende Anbaugeräte stellen ein erhebliches Unfallrisiko dar, weshalb die Sicherheitsanforderungen nach DIN für Schnellwechseleinrichtungen entsprechend hoch sind. Innerhalb dieser Normen bleibt den Herstellern jedoch Spielraum für die konkrete Umsetzung. Dies führt dazu, dass Maschinenführer häufig mehrere Hebel gleichzeitig betätigen müssen, um Anbaugeräte zu wechseln. Wird ein Wechsler entriegelt, versetzt die Steuerung den Bagger in den Notlauf und aktiviert ein akustisches Signal. Obwohl dies sicherheitsrelevant ist, kann es den Arbeitsfluss beeinträchtigen, da der Bagger nur noch mit reduzierter Geschwindigkeit betrieben werden kann. Einige Maschinensteuerungen verriegeln den Schnellwechsler automatisch, sobald der Baggerarm bewegt wird. Falls dies nicht der Fall ist, erfolgt die Verriegelung häufig durch den Maschinenführer selbst, wodurch das akustische Signal verstummt und der Bagger in den Arbeitsmodus zurückkehrt. Dies kann jedoch dazu führen, dass die Klauensicherung und die Verriegelungsbolzen ausfahren, was den Wechselprozess erschwert.
Der Wechsel eines Anbaugeräts erfordert daher eine präzise Abfolge mehrerer Schritte, darunter das Positionieren, Einhaken, Sichern, Absenken und Kippen. Dies birgt Fehlerpotenzial und Manipulationsmöglichkeiten. Eine Lösung für dieses Problem stellt ein automatisches Sicherheitssystem dar, das ohne zusätzliche Eingriffe funktioniert und den Arbeitsablauf nicht behindert. Die Hydraulikeinheit von Bott erfüllt genau diesen Anspruch. Sie basiert auf einem mechanisch-hydraulisch betätigten 2/2-Wege-Sitzventil, das in einer kompakten Patrone integriert ist und mit einem entsperrbaren Rückschlagventil kombiniert wurde. Diese kleine, aber wesentliche Komponente erhöht die Sicherheit und vereinfacht den Wechselprozess.
Von außen betrachtet unterscheidet sich der Wechselprozess mit den neuen Schnellwechslern kaum von herkömmlichen Systemen. Das Absetzen und Entnehmen des alten Anbauteils erfolgt nach bekanntem Muster. Nachfolgend gibt es jedoch funktionale Unterschiede: Sobald das Hydrauliksystem Arbeitsdruck erhält, fährt die Klauensicherung des Schnellwechslers automatisch aus und verriegelt das Anbaugerät. Die Verriegelungsbolzen bleiben zunächst leicht eingerückt, sodass der Fahrer das neue Anbaugerät aufnehmen kann, ohne eine erneute Entriegelung vornehmen zu müssen. Der Maschinenführer positioniert und senkt die Klauen wie gewohnt über die Aufnahme des neuen Anbauteils und fädelt sie ein. Die beiden Bolzen der Klauensicherung werden dabei nach innen gedrückt und rasten automatisch ein, sobald die Klauen richtig positioniert sind. Dadurch ist das Anbaugerät in den Klauen gesichert und bleibt auch bei schnellen Schwenkbewegungen stabil.
Die Klauensicherung greift unabhängig von der zweiten Verriegelungsstufe, bei der die Bott-Ventile zum Einsatz kommen. Der Maschinenführer senkt den Schnellwechsler auf die hintere Aufnahme ab, wo ein federbelasteter Kontaktstift durch die Aufnahmeachse des Anbaugerätes gedrückt wird und das Sitzventil aktiviert. Infolgedessen fahren die Verriegelungsbolzen automatisch aus und sichern das Anbaugerät. Erst wenn diese ein Sicherheitsminimum erreicht haben, fährt der rote Anzeigestift ein und signalisiert dem Maschinenführer, dass die Verriegelung abgeschlossen ist. Ein Fehlverriegeln wird durch die Bott-Ventillösung ausgeschlossen, da die Bolzen nur dann ausfahren, wenn das Anbaugerät korrekt positioniert ist.
Das speziell entwickelte 2/2-Wege-Sitzventil der innovativen Verriegelung wird mechanisch-hydraulisch betätigt und befindet sich in einer kompakten Patrone. Diese ist lediglich 60 mm lang und passt in eine M20 x 1,5-Bohrung. Dadurch benötigt der Schnellwechsler kein elektrisches Anbau-Kit und ist mit jeder DIN-Steuerung kompatibel. Die Ventillösung von Bott nutzt physikalische Prinzipien optimal aus, ohne die Konstruktion unnötig zu verkomplizieren. Die Entwickler haben sich bewusst für eine praxisgerechte, robuste und langlebige Lösung entschieden, die den hohen Anforderungen auf Baustellen standhält.

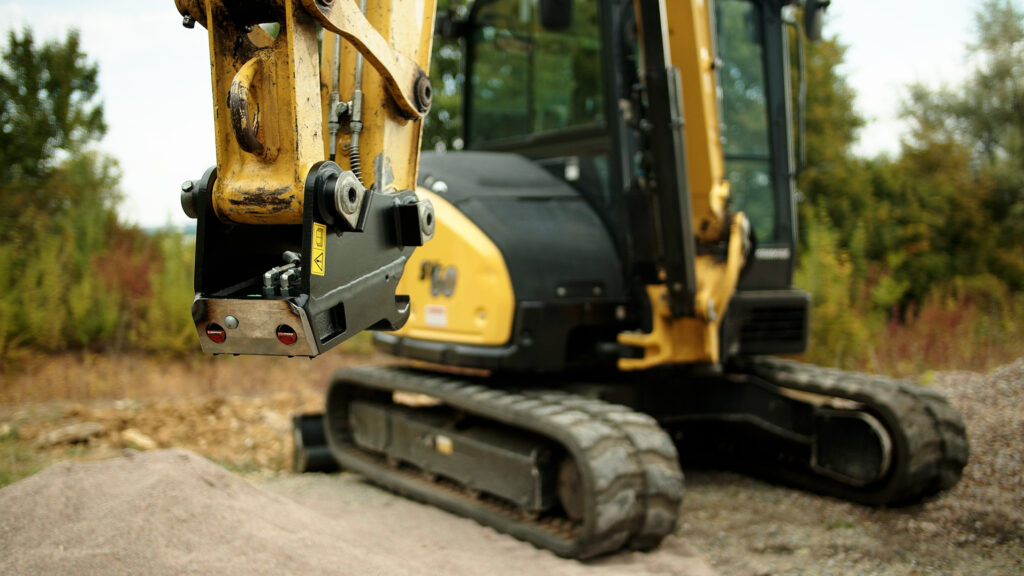

(Bildnachweis: Cseri)
